四軸自動激光點焊接介紹:

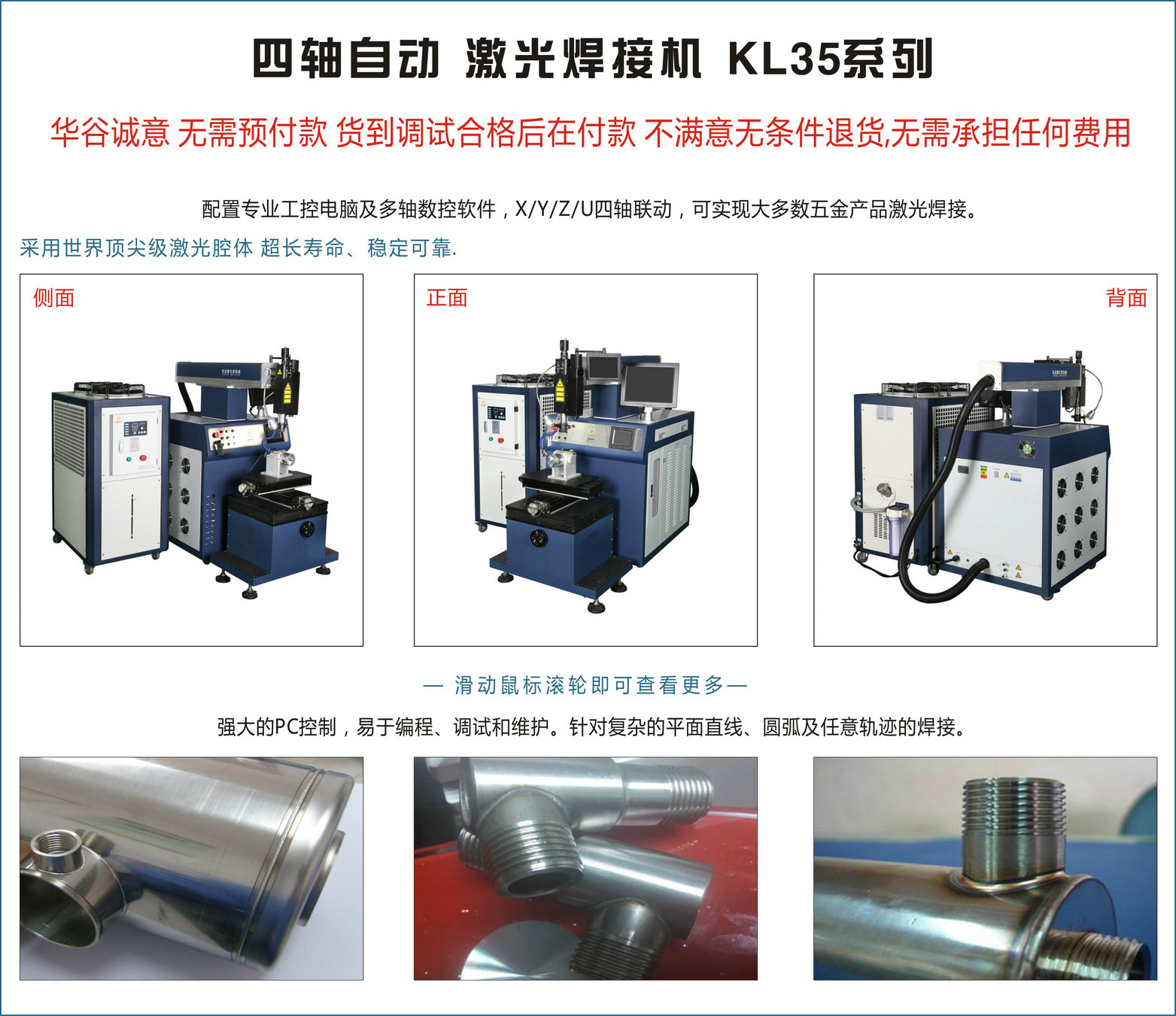

四軸全自動激光焊機廣泛適用1.0mm以內料厚的電熱水壺激光焊接,發熱盤激光焊接、水壺壺嘴激光焊接、不銹鋼水杯等3維曲面激光焊接加工。配置專業工控電腦及多軸數控軟件,X/Y/Z/U四軸聯動,可實現大多數五金產品激光焊接。
特點介紹:
1.CCD影像監測。保證焊接質量穩定性。
2.電源采用抽屜式結構,易于移出,因而機器本身維護方便。
3.人性化設計,符合人體工學,長時間工作不疲勞。
4.具備24小時連續工作能力,整機工作性能穩定,10000小時之內免維護。
5.速度快、效率高,深度大,變形小,熱影響區小,焊接質量高,高效環保。
6.采用英國進口陶瓷聚光腔,耐腐蝕,耐高溫,光電轉化效率高,聚光腔體壽命8-10年,氙燈壽命800萬次以上。
7.能量、脈寬、頻率、光斑大小等均可在較大的范圍內調節,以實現多種焊接效果。參數由封閉腔內控制桿調節,簡單高效。
8.通過電腦編程,配合二維電動移動平臺可完成自動或半自動的電焊。 焊接后材料韌性好,至少相當于母性材料。
9.據焊材的不同設置不同的波形,使焊接參數和焊接要求相匹配,以達到最佳的焊接效果。
10.該設備可以選用顯微鏡監控或者攝像系統監控,即可以模具焊接,亦可以自動焊接。

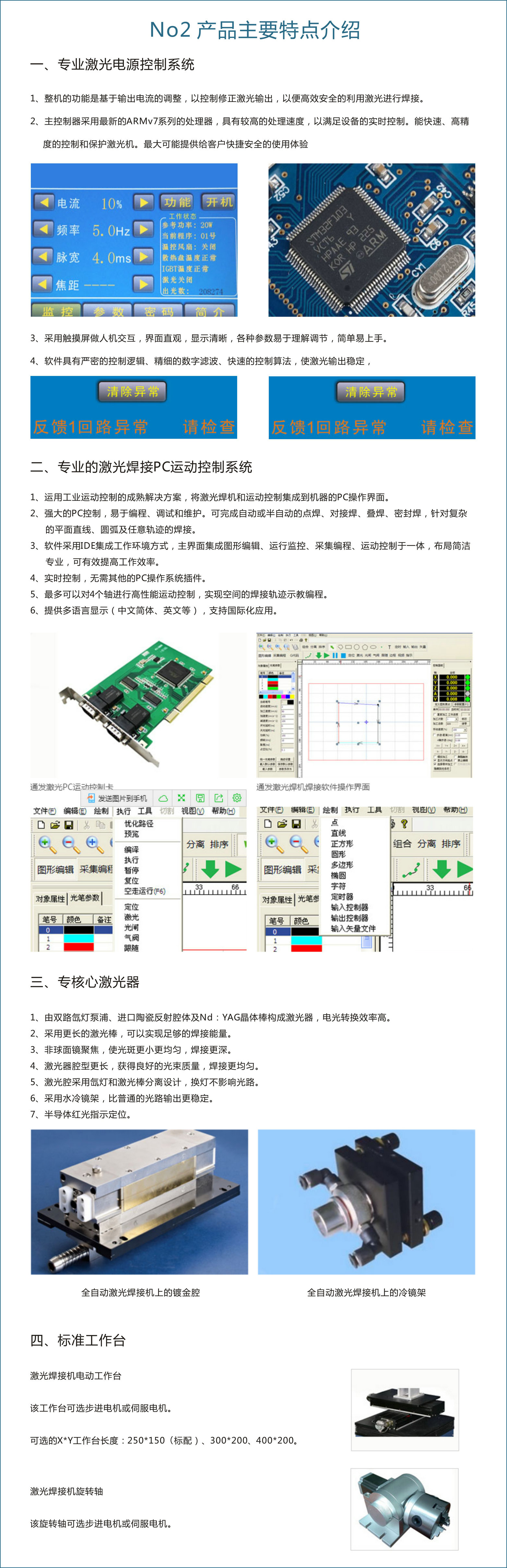

激光焊接控制系統介紹
1、支持單點和連續焊接;具有任意的直線、圓弧、橢圓插補功能。
2、具有延時、輸出、指定輸出口、等待輸入等其他指令,方便實現客戶自己特殊的工藝;
3、軟件具有多種保護措施,以保證設備及人員的安全。
4、可以使用手工輸入或示教的方式輸入坐標,支持以矩陣的方式復制多份。
5、單個文件最大行數為10萬行,最大文件個數為48個。
6、采用觸摸屏做人機交互,界面直觀,顯示清晰,各種參數易于理解調節,簡單易上手。
7、軟件具有嚴密的控制邏輯、精細的數字濾波、快速的控制算法,使激光輸出穩定,快速。
8、同時可控制多個軸的電機,任意軸硬件直線插補功能,多段連續插補運動時,具有插補速度快、銜接平滑的優點。
9、強大的PC控制,易于編程、調試和維護??赏瓿勺詣?dòng)或半自動的點焊、對接焊、疊焊、密封焊,針對復雜的平面直線、圓弧及任意軌跡的焊接。
10.實時控制,無需其他的PC操作系統插件。
工藝過程介紹:
點焊過程屬熱傳導型,即激光輻射加熱工件表面,表面熱量通過熱傳導向內部擴散,通過控制激光脈沖的寬度、能量、峰值功率和重復頻率等參數,使工件熔化,形成特定的熔池。由于其獨特的優點,已成功地應用于金屬零件及模具 焊接中。

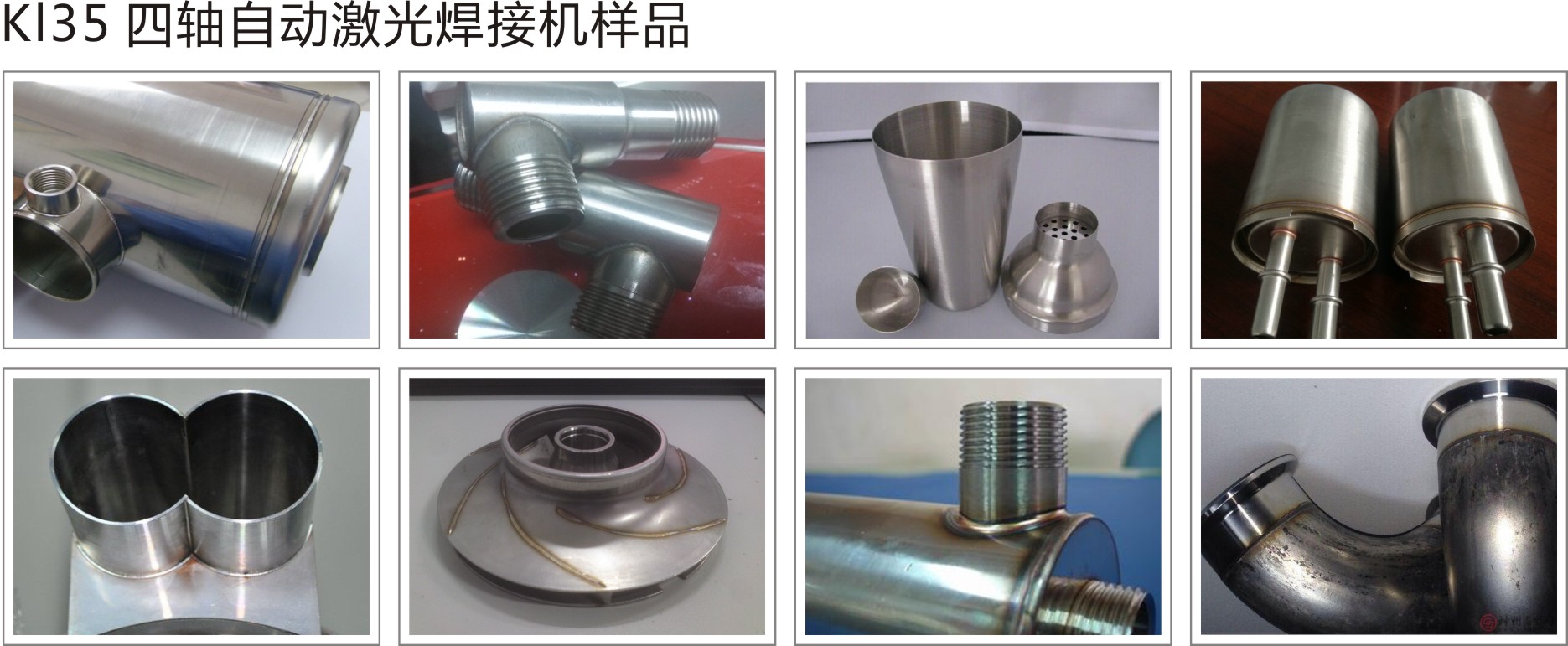

行業應用和適用材料
適用于鈦、鏌、鋅、鋼、銅、鋁、鉻、鈮、金等多種金屬及其合金,可用于塑料模具、橡膠模具、水壺焊接、五金模具、五金制品、精密鑄造、首飾飾品、精密器械、醫療器械、汽車配件、工藝禮品、眼鏡鐘表、手機通訊、電子元器件、接插件等行業。
性能介紹
|
設備名稱 |
四軸自動 激光焊接機 |
|
型號規格 |
KL35-200W / KL35-400W |
|
工作物質 |
Nd:YAG |
|
激光波長 |
1064nm |
|
激光功率 |
200w/400w(選配) |
|
激光頻率 |
1-50Hz |
|
光斑調節范圍 |
0.1-20mm |
|
光斑調節范圍 |
0. 3-20mm |
|
脈沖寬度 |
0.1-20ms |
|
焊接深度 |
0.1-3.0mm |
|
工作臺承載 |
≤200KG |
|
工作臺行程 |
≤X=250mm,Y=150mm |
|
旋轉夾具夾頭尺寸 |
φ80、φ100、φ160、φ200 |
|
激光冷卻 |
水冷 |
|
編程方式 |
電腦編程 自動焊接 |
|
焊絲直徑 |
0.1-0.8mm |
|
輔助氣體 |
1路(氬氣) |
|
觀察系統 |
CCD |
|
瞄準定位 |
十字光標 |
|
冷卻方式 |
恒溫循環水冷 |
|
工作電源 |
AC(380V)220V/50Hz |
|

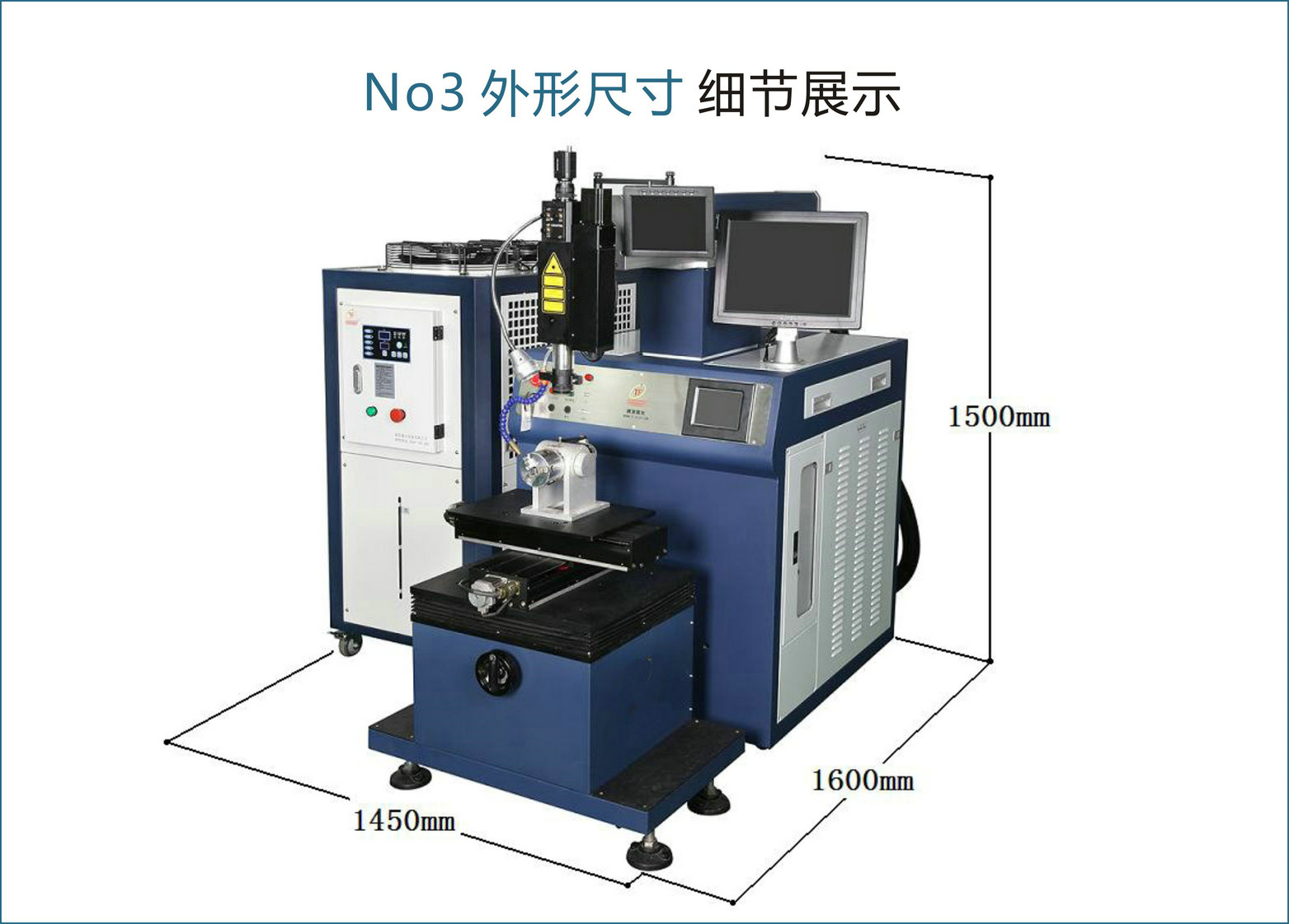

外型尺寸 |
主機:680×1400×1400mm 冷水機:540×650×800mm |
